全國服務(wù)熱線：13526538098
全國服務(wù)熱線：13526538098
首頁 > 產(chǎn)品中心 > 白剛玉微粉 >

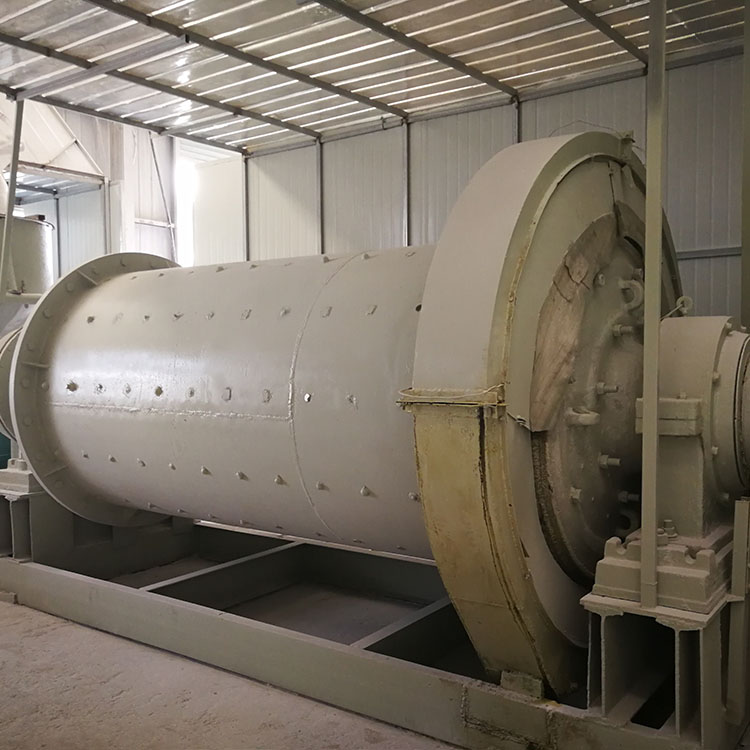

白剛玉微粉 W7 是以優(yōu)質(zhì)氧化鋁為原料，經(jīng)高溫熔煉、粉碎、整形、分級(jí)而成的高純度微粉級(jí)磨料。其硬度高、韌性適中、自銳性好，非常適合不銹鋼密封件的精拋光和鏡面拋光工序。
?高純度：Al?O? 含量≥99%，雜質(zhì)含量極低，可避免對(duì)不銹鋼表面造成污染或腐蝕。
?硬度高：莫氏硬度約 9，切削力強(qiáng)，拋光效率高。

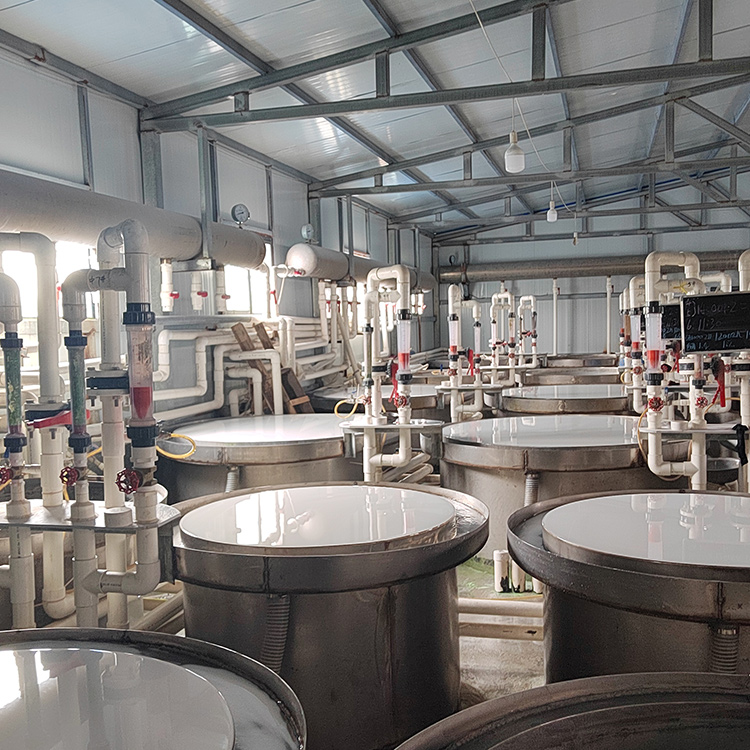

?顆粒均勻：采用先進(jìn)分級(jí)工藝，粒度分布窄，拋光一致性好。
?自銳性好：顆粒在拋光過程中能保持穩(wěn)定切削性能，不易鈍化。
?化學(xué)穩(wěn)定性強(qiáng)：不與不銹鋼發(fā)生化學(xué)反應(yīng)，適合精密表面處理。
?不銹鋼密封件（如機(jī)械密封環(huán)、密封圈、軸封件）的精拋光與鏡面拋光
?食品級(jí)、醫(yī)療級(jí)不銹鋼零件的表面處理
?其他要求高潔凈度、高光潔度的金屬精密件拋光
?可用于振動(dòng)拋光、離心拋光、滾筒拋光等設(shè)備
?常與拋光液、拋光膏、拋光布輪等配合使用
?建議根據(jù)密封件材質(zhì)和表面要求調(diào)整配比與拋光時(shí)間
|
顏色 |
白色 |
|
硬度 |
莫氏9.0 |
|
使用溫度 |
1900 ℃ |
|
熔點(diǎn) |
2250 ℃ |
|
比重 |
3.95g/cm3 |
|
體積密度 |
3.6g/cm3 |
|
堆積密度 |
1.55-1.95 g/cm3 |
|
晶形 |
多棱角 |
|
|
JIS240#-JIS2500# |
JIS3000#-JIS4000# |
JIS6000#-JIS10000# |
|
AL2O3 |
99.30% 以上 |
99.10% 以上 |
98.8% 以上 |
|
SiO2 |
0.15% 以下 |
0.18% 以下 |
0.20% 以下 |
|
NA2O |
0.32% 以下 |
0.35% 以下 |
0.38% 以下 |
|
Fe2O3 |
0.10% 以下 |
0.10% 以下 |
0.10% 以下 |
|
CaO |
0.05% 以下 |
0.05% 以下 |
0.05% 以下 |
| D10（um） | D50（um） | D90（um） | D97（um） |
| 3.980 | 7.194 | 11.786 | 14.642 |
|
粒度 |
D0（um） |
D3(um) |
D50(um) |
D94(um) |
|
#240 |
127以下 |
103以下 |
57.0±3.0 |
40以上 |
|
#280 |
112以下 |
87以下 |
48.0±3.0 |
33以上 |
|
#320 |
98以下 |
74以下 |
40.0±2.5 |
27以上 |
|
#360 |
86以下 |
66以下 |
35.0±2.0 |
23以上 |
|
#400 |
75以下 |
58以下 |
30.0±2.0 |
20以上 |
|
#500 |
63以下 |
50以下 |
25.0±2.0 |
16以上 |
|
#600 |
53以下 |
41以下 |
20.0±1.5 |
13以上 |
|
#700 |
45以下 |
37以下 |
17.0±1.5 |
11以上 |
|
#800 |
38以下 |
31以下 |
14.0±1.0 |
9.0以上 |
|
#1000 |
32以下 |
27以下 |
11.5.±1.0 |
7.0以上 |
|
#1200 |
27以下 |
23以下 |
9.5±0.8 |
5.5以上 |
|
#1500 |
23以下 |
20以下 |
8.0±0.6 |
4.5以上 |
|
#2000 |
19以下 |
17以下 |
6.7±0.6 |
4.0以上 |
|
#2500 |
16以下 |
14以下 |
5.5±0.5 |
3.0以上 |
|
#3000 |
13以下 |
11以下 |
4.0±0.5 |
2.0以上 |
|
#4000 |
11以下 |
8.0以下 |
3.0±0.4 |
1.8以上 |
|
#6000 |
8.0以下 |
5.0以下 |
2.0±0.4 |
0.8以上 |
|
#8000 |
6.0以下 |
3.5以下 |
1.2±0.3 |
0.6以上 |
**因檢測方法、檢測儀器、儀器型號(hào)不同，實(shí)際的粒徑尺寸與上表略有差別。
